Bu 86mm tormozli ochiq aylanishli step motor. Mashinalar tez ishga tushirish, yuqori aniqlik, xavfsizroq boʻlishi kerak boʻlganda, bu eng yaxshi tanlovdir.

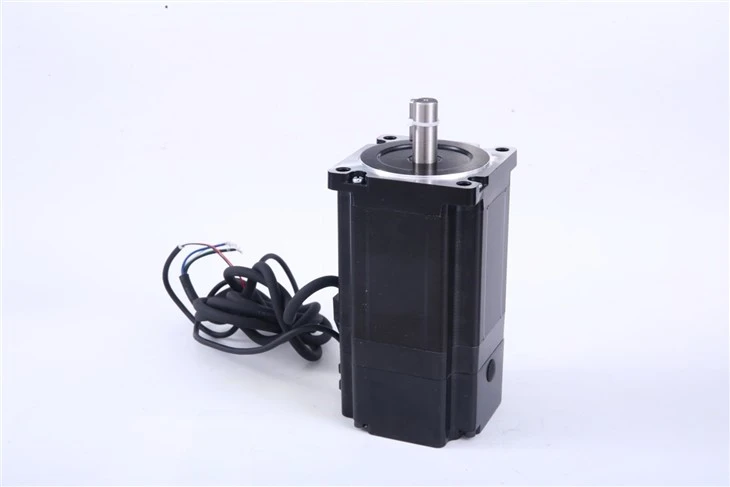

Tormozli EO seriyali step motori
EO86 tormoz seriyasining spetsifikatsiyasi | |
Aniqlik | ±5 foiz (to'liq qadam,tushirish) |
Harorat | 85darajaMAX |
Atrof-muhit | -25daraja~ ortiqcha 55daraja |
Izolyatsiyaga qarshilik | 100MŌ min 500VDC |
Bosim | Bir daqiqa uchun 500VAC |
Radial oqim | 0.02 Maks (450 g yuk) |
Eksenel oqim | 0.08 Maks (450 g yuk) |
Elektr spetsifikatsiyasi
Model | Bosqich | Qadam burchagi | Moment (NM) | Hozirgi ( A) | Induktivlik (mH) | Qarshilik (ohm) | Qo'rg'oshin | Tormoz Voltaj (V) | O'chirish momenti (N.sm) | Dvigatel uzunligi (mm) |
EO86-40BK | 2 | 1.8 | 4 | 6 | 2.8 | 0.35 | 4 | 24 | 4 | 78 |
EO86-60BK | 2 | 1.8 | 6.2 | 6 | 4.2 | 0.4 | 4 | 24 | 4 | 98 |
EO86-80BK | 2 | 1.8 | 8 | 6 | 5.8 | 0.6 | 4 | 24 | 8 | 114 |
EO86-120BK | 2 | 1.8 | 12 | 6 | 8.6 | 0.75 | 4 | 24 | 8 | 150 |
Mexanik o'lcham (birlik: mm)
Simlarni ulash diagrammasi:
